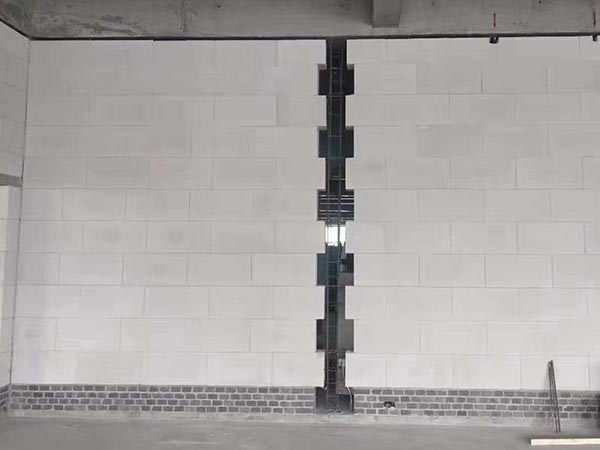

砂加氣混凝土砌塊是以矽質材料（砂）和鈣質材料（石灰、水泥）為主要原料，摻加發氣劑（鋁粉），通過配料、攪拌、澆注、預養、切割、蒸壓、養護等工藝過程製成的輕質多孔矽酸鹽製品。 因其經發氣後含有大量均勻而細小的氣孔，故名加氣混凝土。英文：Autoclaved aerated concrete (AAC)。國標中一般定義為導熱係數為0.20W/m·k。
原料
1.砂 砂是本產品的核心原料。要求:無雜質(樹皮，草根等)，碳酸鈣物(珊瑚，貝殼等)小於10%。應符合(JC/T622-1996)標準。
2.水泥 水泥是砂加氣混凝土初凝強度的主要來源。它為加氣混凝土提供了主要的鈣質材料。適用於生產砂加氣混凝土的水泥，主要應以水泥的品種和標號兩個方麵選擇。在生產中首先應該選用52.5級普通矽酸鹽水泥。在一般情況下，為降低生產成本，宜選用42.5級普通矽酸鹽水泥為好。
3.石灰 石灰也是砂加氣混凝土生產的主要原料之一，它的主要作用是和水泥配合提供有效氧化鈣，使之在水熱條件下與矽質材料中的SiO2、Al2O3作用，生產水化矽酸鈣。因此，石灰是本產品的主要強度來源之一。用於生產加氣混凝土的石灰有效氧化鈣含量應大於65%，最好大於80%。應符合(JC/T621-1996)標準。
4.石膏 石膏在砂加氣混凝土中，是發氣過程的調節劑。石膏的調節作用主要體現在對生石灰消解和料漿稠化速度的延緩。石膏的主要化學成分是CaSO4。目前，市場上的石膏有三種:生石膏、硬石膏和熟石膏。另外，在化工生產過程中也有廢石膏產生。如磷肥生產排出的磷石膏、氟化學品生產排出的氟石膏、鈦白粉生產排出的鈦白石膏等等。這些石膏成本低，可取代天然石膏，降低生產成本。
5.發氣劑 砂加氣混凝土必須有發氣材料作為發氣劑，使混凝土產生氣孔，才能形成輕質多孔結構。
6.穩泡劑 發氣劑發氣後，由於泡壁較薄，在各種條件幹擾下，有時容易破裂滅泡，影響混凝土的質量。因此需要在料漿中加.穩泡劑。
